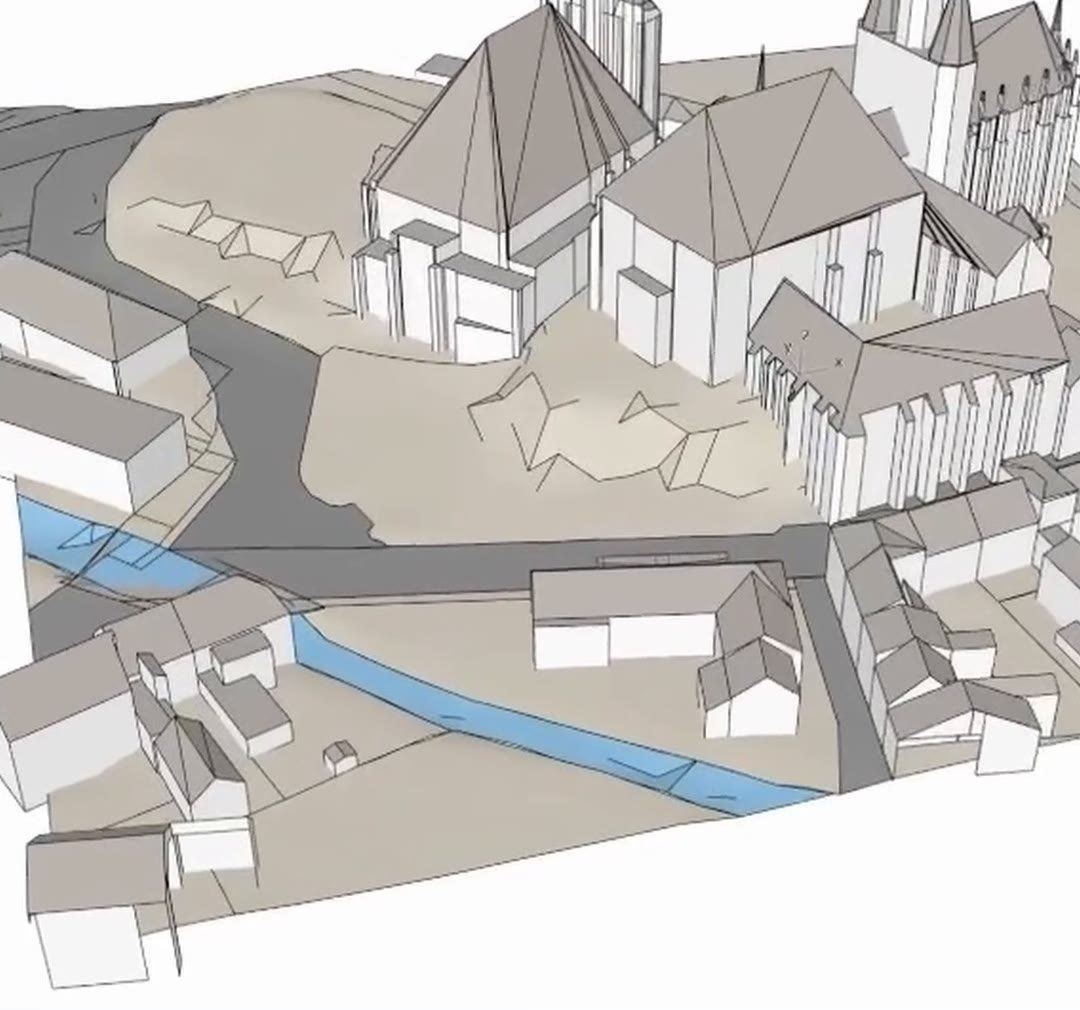

Allplan liest CityGML nicht direkt — und ein roher Import landet wegen der UTM-Koordinaten gern weit vom Projektnullpunkt entfernt. DEUKOS löst beides: die LoD2-Gebäude kommen als IFC mit echten Bauteilen, und aus den DGM1-Höhenpunkten baut Allplan ein natives Digitales Geländemodell. Beides steckt im ArchiCAD-Paket — denselben offenen Formaten (IFC + XYZ), die Allplan nativ liest. Kein Plugin, kein Dreiecks-Salat.
Bereich wählen & Paket laden →Allplan hat keine native CityGML- oder GML-Importschnittstelle — das amtliche Ursprungsformat der deutschen LoD2-Gebäudemodelle lässt sich nicht direkt einlesen. CityGML ist ein Geodaten-Format, kein BIM-Format. Der zuverlässige Weg führt über IFC: DEUKOS liest die amtlichen CityGML/LoD2-Daten und erzeugt eine IFC mit getrennten Bauteilen — IfcWall, IfcRoof, IfcSlab statt Dreiecksnetz —, die Allplan über Datei > Importieren > IFC-Daten nativ einliest. Wähle dazu im Export das ArchiCAD-Paket: es bündelt genau die offenen Formate, die auch Allplan versteht — die IFC der Gebäude und die DGM1-Geländepunkte als XYZ. DEUKOS kann zudem einen lokalen Ursprung in die Mitte des gewählten Bereichs legen, sodass das Stadtmodell am Projektnullpunkt sitzt und nicht wegen der UTM-Koordinaten (Rechtswerte um 500.000) tausende Kilometer daneben landet.
In drei Schritten:
In Allplan erstellst Du ein echtes Digitales Geländemodell aus den amtlichen DGM1-Höhenpunkten. Das DEUKOS-Paket (ArchiCAD-Variante) enthält die Höhenpunkte des Geländes als XYZ-/CSV-Datei. Über das Modul „Digitales Geländemodell" importierst Du diese 3D-Punkte und Allplan vernetzt sie zu einem nativen DGM — also einer mit Allplan-Bordmitteln bearbeitbaren Geländefläche, kein totes importiertes Mesh. Aus dem DGM erzeugst Du anschließend Höhenlinien, Geländeschnitte, Bermen oder Abtrag/Auftrag direkt im Programm. Das Gelände deckt denselben Kartenausschnitt wie das IFC ab und liegt lagerichtig dazu, sodass Gebäude und Gelände ohne Versatz zusammenpassen.
Schritt 1 (≈ 10 Sek): Datei > Importieren > IFC-Daten und gebaeude.ifc wählen — Allplan lädt das LoD2-Stadtmodell als native Wände, Dächer und Decken. Schritt 2 (1–2 Min): Im Modul „Digitales Geländemodell" die Höhenpunkte aus dem Ordner 01_Gelaende (XYZ) einlesen — Allplan vernetzt sie zu einem nativen DGM mit Höhenlinien, Schnitten und Abtrag/Auftrag.
Du nutzt Revit? CityGML & LoD2 in Revit. Du nutzt ArchiCAD? CityGML in ArchiCAD. Welche Daten dahinterstecken: Datenquellen & Lizenzen.
