Nachbarschaft im Blick
Höhen und Dachformen der Umgebung in einer Ansicht.
Mit Gelände
Die Geländelinie aus dem amtlichen Höhenmodell.
PDF und DXF
Zum Weitergeben oder zum Weiterzeichnen im CAD.

Schritt für Schritt

„Ansicht zeichnen“ wählen

Suche in der Karte die Adresse und klicke oben links auf Ansicht zeichnen.

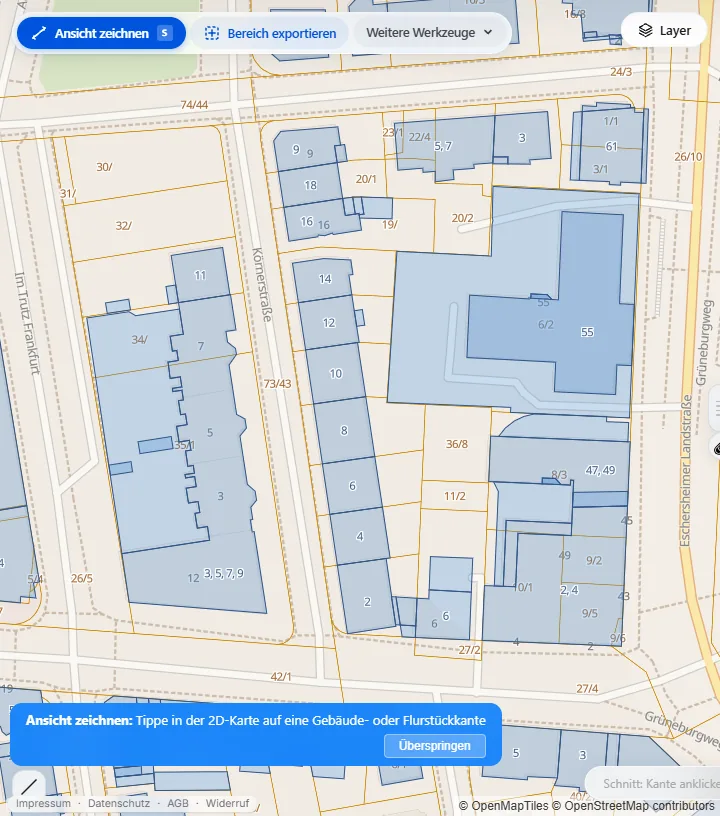

2D-Karte mit aktivem Werkzeug Ansicht zeichnen über einem Wohnquartier in Frankfurt
Das Werkzeug „Ansicht zeichnen“ ist aktiv.

Linie setzen

Klicke den Anfang der Linie, führe die Maus zum Ende und klicke ein zweites Mal. Die Linie ist die Lage, von der aus Du auf die Gebäude schaust.

Blickrichtung und Tiefe wählen

Bewege die Maus zur Seite, in die Du schauen willst. Das orange Feld zeigt, welche Gebäude in die Ansicht kommen; unten steht die Tiefe und die Zahl der Gebäude. Ein Klick bestätigt.

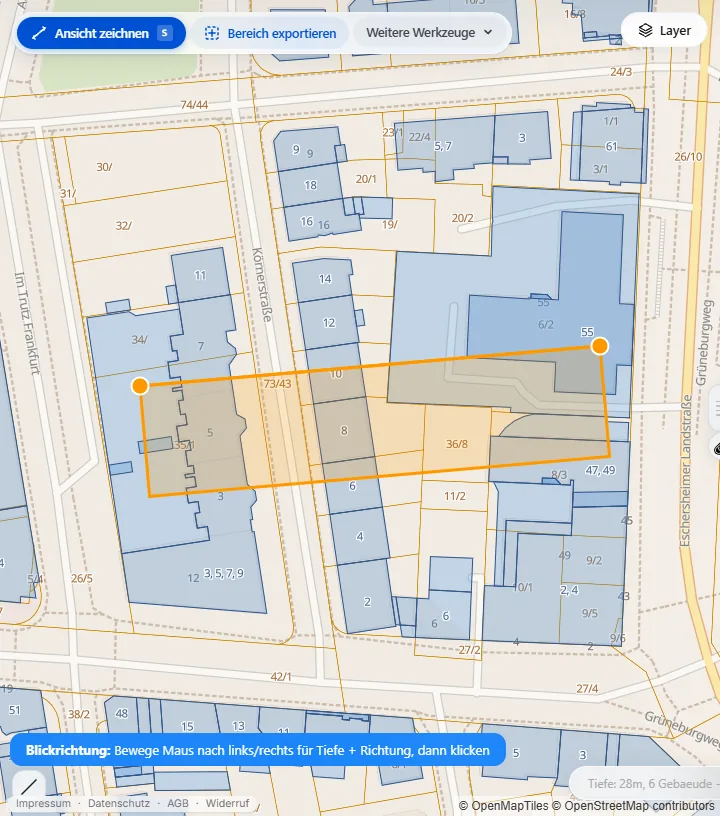

Linie mit orangem Sichtfeld über mehreren Gebäuden, unten der Hinweis Blickrichtung und die Angabe Tiefe 28 Meter, 6 Gebäude
Das orange Feld zeigt Blickrichtung und Sichttiefe.

Ansicht generieren

Im Dialog Ansicht generieren passt Du die Sichttiefe in Metern an und nimmst auf Wunsch den Baumbestand dazu. Mit Generieren entsteht die Ansicht, die Du als PDF und DXF herunterlädst.

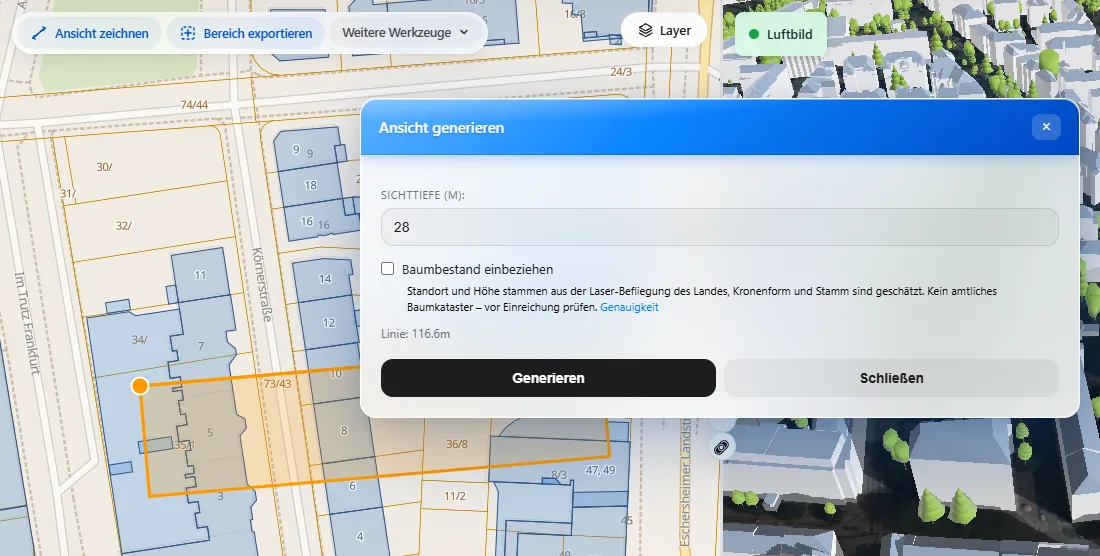

Dialog Ansicht generieren mit Sichttiefe 28 Meter, Haken Baumbestand einbeziehen, Linienlänge 116,6 Meter und den Knöpfen Generieren und Schließen
Der Dialog „Ansicht generieren“.

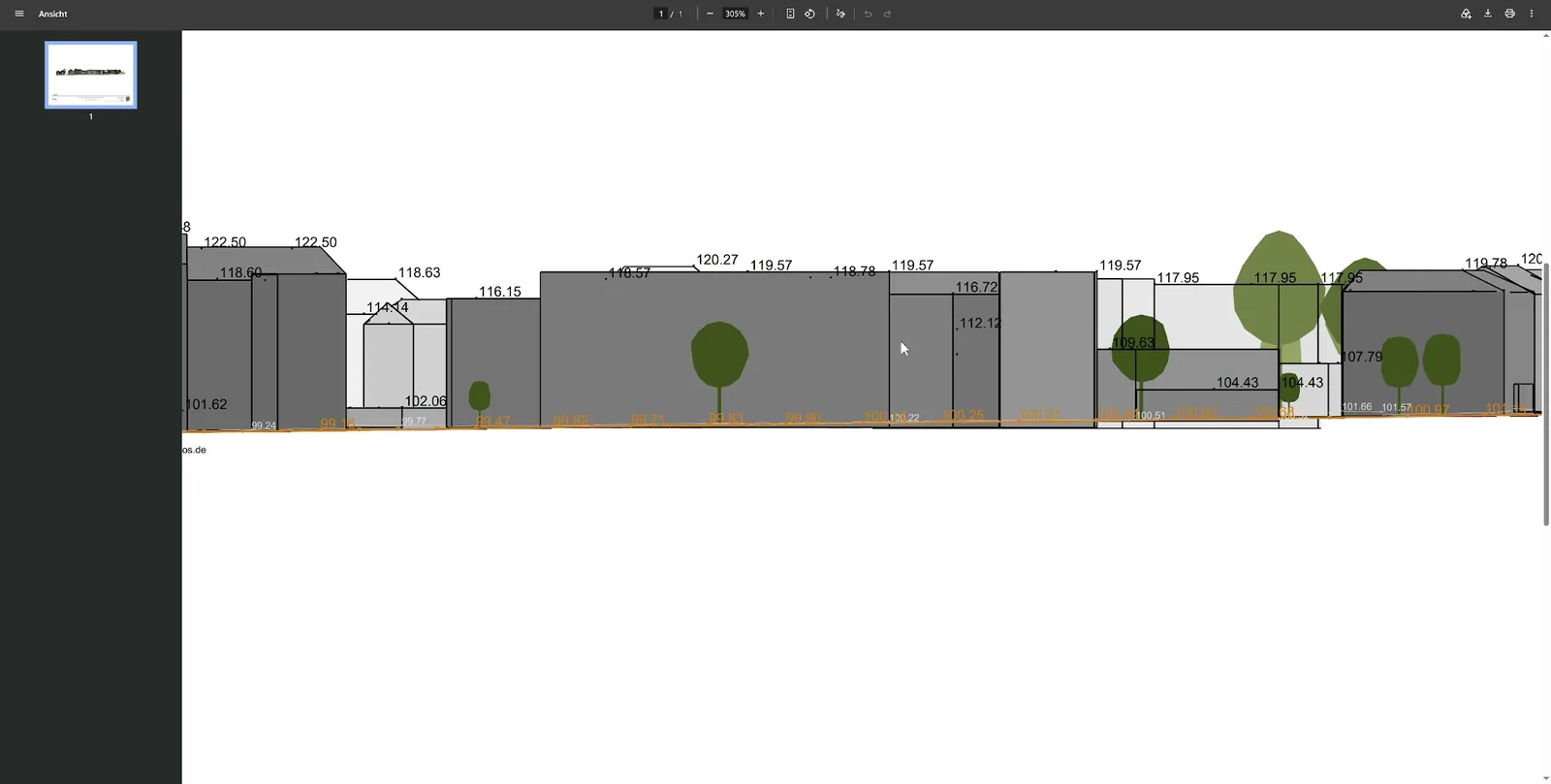

Fertige Straßenansicht als PDF mit Geländelinie und Höhenkoten, Frankfurt
Ergebnis als PDF: Ansicht mit Geländelinie und Höhenkoten.

Ganze Straßenfront: Straßenabwicklung (derzeit für Deutschland)

Für eine Straße mit Knicken nimmst Du unter Weitere Werkzeuge die Straßenabwicklung: Du zeichnest eine Polylinie entlang der Straße, daraus entsteht die komplette Straßenfront als DXF und PDF.

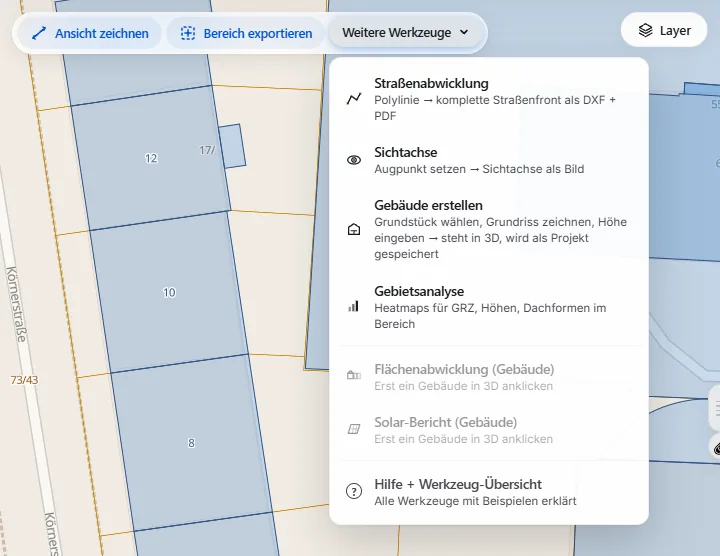

Geöffnetes Menü Weitere Werkzeuge mit Straßenabwicklung, Sichtachse, Gebäude erstellen, Gebietsanalyse, Flächenabwicklung und Solar-Bericht
Unter „Weitere Werkzeuge“ liegen Straßenabwicklung, Sichtachse und die Analysen.

Gut zu wissen: Die Ansicht ist eine Planungsgrundlage aus amtlichen Gebäude- und Höhendaten, kein Aufmaß. Für die Schweiz funktioniert „Ansicht zeichnen“ ebenfalls.

Häufige Fragen

Was ist die Sichttiefe?

Wie weit hinter der Linie die Gebäude in die Ansicht eingehen, in Metern. Die App schlägt einen Wert vor, Du kannst ihn ändern.

In welchen Formaten bekomme ich die Ansicht?

Als PDF mit Plankopf und Maßstab und als DXF für das CAD-Programm.

Kann ich eine ganze Straßenfront mit Knicken zeichnen?

Ja, dafür gibt es unter Weitere Werkzeuge die Straßenabwicklung: eine Polylinie, aus der die komplette Straßenfront als DXF und PDF entsteht.

Kommen Bäume in die Ansicht?

Auf Wunsch ja, mit dem Haken Baumbestand einbeziehen. Standort und Höhe stammen aus der Laser-Befliegung, Kronenform und Stamm sind geschätzt.

Weiter mit

UmgebungsplanFertiges Blatt als PDF und SVG Lageplan als DXFFlurstücke als CAD-Ebenen Bauvoranfrage mit 3D-UmgebungPraxisbeispiel 3D-Modell als IFCFür ArchiCAD und Allplan
Ansicht für Dein Grundstück

Adresse eingeben, Linie zeichnen, Ansicht generieren.
