Geordnete Bauteile
Die Gebäude kommen als Wände, Dächer und Decken mit Materialien an.
Gelände pro Flurstück
Jedes Flurstück wird ein eigener Toposolid – nach Nutzung eingefärbt.
Ein Klick in Dynamo
Das mitgelieferte Skript baut das Gelände, Du wählst nur Deine Version.

Schritt für Schritt

Adresse suchen und Bereich aufziehen

Öffne die Karte, suche die Adresse und klicke auf Bereich exportieren. Setze die erste Ecke, dann die zweite – das Rechteck zeigt Fläche und Maße.

Blau gestricheltes Rechteck über mehreren Gebäuden in der 2D-Karte mit der Angabe 970 Quadratmeter und 31 mal 31 Meter
Das Rechteck legt fest, welche Gebäude und Flurstücke ins Modell kommen.

„3D-Modell für Revit“ wählen

Im Exportdialog klappst Du 3D-Modell für Revit auf und setzt den Haken. Darunter wählst Du die Detailstufe des Geländes: Hoch (etwa 30.000 Punkte), Standard (etwa 10.000, empfohlen) oder Schnell (etwa 5.000, für große Bereiche). Auf Wunsch kommt der Lageplan als DXF dazu.

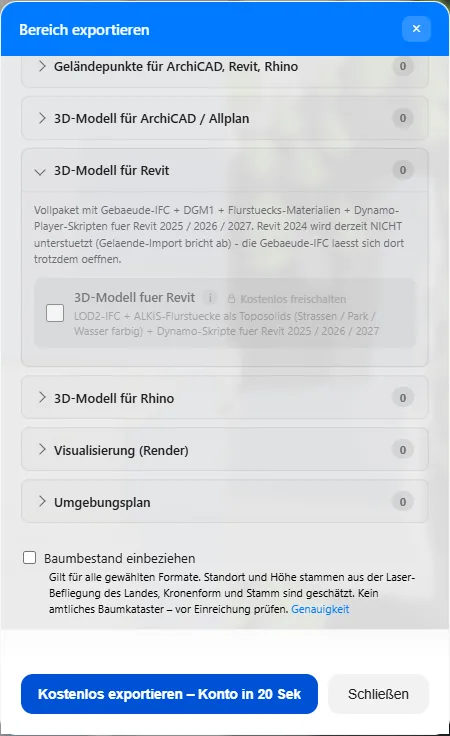

Exportdialog mit aufgeklapptem Abschnitt 3D-Modell für Revit: Vollpaket mit Gebäude-IFC, DGM1, Flurstücks-Materialien und Dynamo-Skripten für Revit 2025 bis 2027
Der Revit-Abschnitt. Als Gast steht hier „Kostenlos freischalten“ – nach der Anmeldung setzt Du den Haken.

Den fertigen Auftrag lädst Du unter Meine Exporte herunter.

Gebäude öffnen

In Revit: Datei › Öffnen › IFC und gebaeude_revit.ifc wählen. Die Gebäude kommen als Wände, Dächer und Decken mit Materialien an.

LoD2-Gebäude aus Frankfurt-Westend als IFC in Revit 3D geöffnet
Die Gebäude in Revit – einzeln wählbar, mit Dachform.

Gelände mit Dynamo bauen

Unter Verwalten › Dynamo-Player wählst Du den Ordner des Pakets und startest das Skript DEUKOS_Importer_v18_Revit2025, …2026 oder …2027 – passend zu Deiner Version. Pro Flurstück entsteht ein Toposolid: Straßen grau, Wohngebiete beige, Gewässer blau, Parks grün. Den Fortschritt zeigt die beiliegende Konsole Live-Progress.bat.

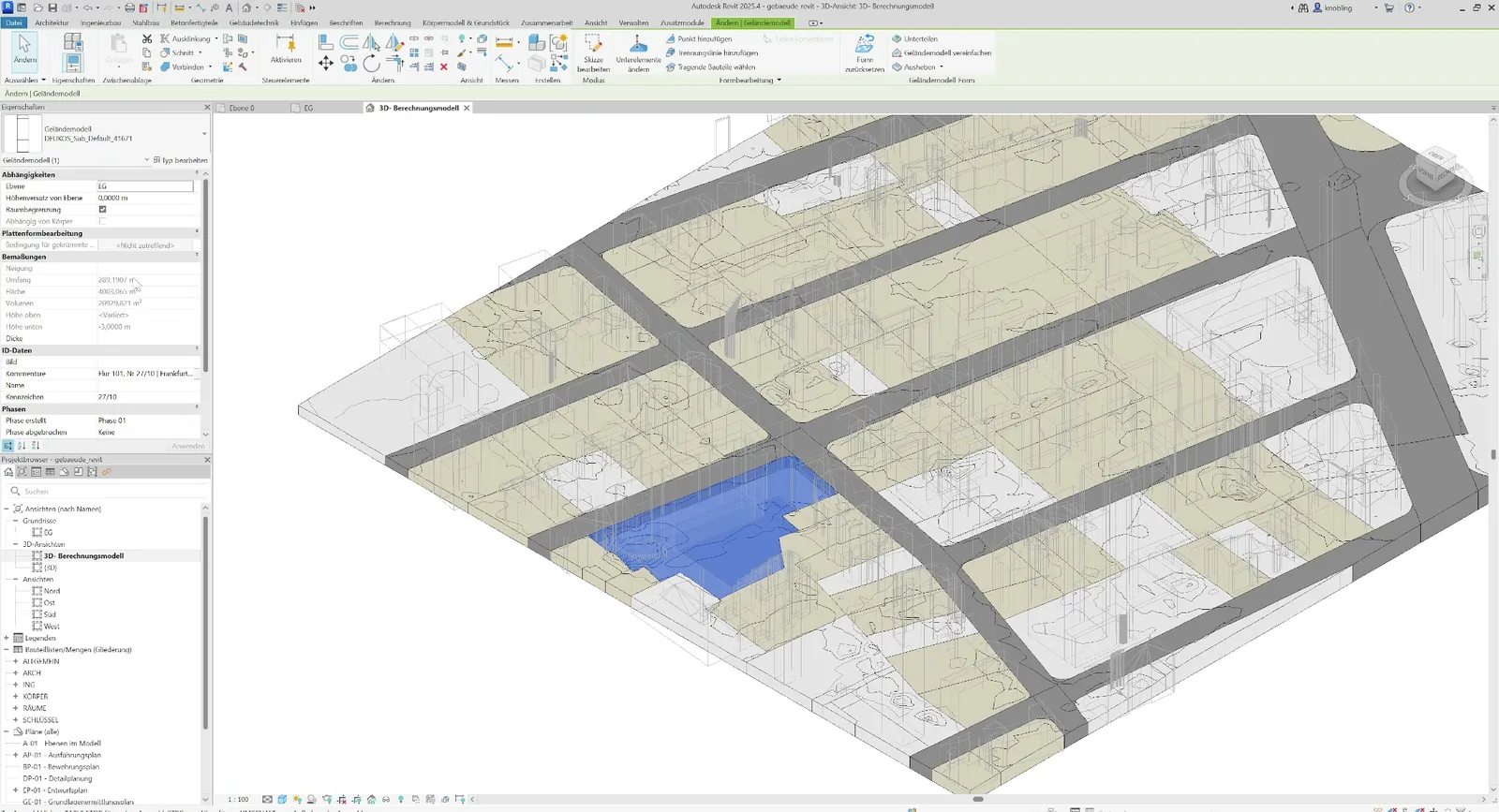

Flurstücke als farbige Toposolids in Revit, Frankfurt
Flurstücke als Toposolids, nach Nutzung eingefärbt.

Revit 2024: Das Gelände-Skript läuft dort derzeit nicht. Die Gebäude-IFC kannst Du trotzdem öffnen. Für die Schweiz ist das Revit-Paket noch in Vorbereitung.

Häufige Fragen

Welche Revit-Versionen werden unterstützt?

Revit 2025, 2026 und 2027. Für jede Version liegt ein eigenes Dynamo-Skript bei. In Revit 2024 bricht der Gelände-Import ab; die Gebäude-IFC lässt sich dort trotzdem öffnen.

Was ist im Revit-Paket enthalten?

Die Gebäude als IFC (gebaeude_revit.ifc), die Eingabedaten für das Gelände (flurstuecke_revit.csv und dgm1_punkte_revit.csv), je ein Dynamo-Skript pro Revit-Version sowie eine Anleitung.

Wie kommen die Flurstücke in Revit an?

Das Dynamo-Skript erzeugt pro Flurstück einen eigenen Toposolid mit Material: Straßen grau, Wohngebiete beige, Gewässer blau, Parks grün.

Gibt es das Revit-Paket für die Schweiz?

Noch nicht. Programmpakete sind für Schweizer Bereiche in Vorbereitung.
