3D-Stadtmodell Stuttgart
Etwa 290 000 LoD2-Gebäude in der Landeshauptstadt — von der Königstraße und dem Schlossplatz im Talkessel bis hinauf zu den Halbhöhenlagen Sillenbuch und Frauenkopf, vom Stuttgart-21-Europaviertel bis zum Technologiepark Vaihingen. Die ausgeprägte Topografie macht das DGM1 hier zur Pflicht-Datengrundlage. Stuttgart ist außerdem eine der wenigen deutschen Städte mit Pilot-LoD3-Daten in der Innenstadt — auch wenn DEUKOS aktuell mit dem flächendeckenden LoD2 arbeitet.
Talkessel-Topografie — warum DGM1 in Stuttgart wichtig ist
Stuttgart hat eine Höhendifferenz von ~365 m über das Stadtgebiet — vom Neckar bei Hofen (etwa 207 m NHN) bis zum Birkenkopf (511 m NHN). Die Innenstadt liegt im Talkessel auf 240–250 m, die Halbhöhenlagen Killesberg, Frauenkopf und Hasenberg auf 350–470 m. Das ist mehr als bei jeder anderen deutschen Großstadt außer dem Westharz.
Für die Bauplanung heißt das: jedes Vorhaben braucht ein präzises Geländemodell. Wer eine Vorentwurfs-Schnittansicht ohne sauberes DGM1 zeichnet, schwimmt — die Hangneigung kann zwischen Norden und Süden eines Grundstücks 5-10 % betragen. DEUKOS liefert das DGM1 mit ± 15-30 cm Höhengenauigkeit als IfcSite, optional mit Höhenkoten als beschriftete DXF-Punkte.
Stuttgart 21 / Europaviertel — das Großprojekt der Innenstadt
Auf dem ehemaligen Gleisvorfeld nördlich des Hauptbahnhofs entsteht das Europaviertel mit Stadtbibliothek, LBBW-Hauptsitz, Pariser Höfen und Wohnbauten. Bei Vorhaben in diesem Areal ist der Stadtkontext-Lageplan besonders heikel: zwischen alten Bahnflächen-Brachen, denkmalgeschützter Bonatzbau-Hauptbahnhofshalle und dichter Bestandsbebauung im Quartier östlich.
DEUKOS-LoD2 zeigt den Bestand inklusive aktueller Quartiersbebauung — sehr nützlich für Wettbewerbsbeiträge zu noch ausstehenden Baufeldern. Der ALKIS-Lageplan differenziert zwischen privaten und öffentlichen Flurstücken (Bahn-Liegenschaft, Stadt-Eigentum, private Investoren), was bei der Abstandsflächen-Argumentation zentral ist.
Stuttgarter Hochhausstudie 2008 — Hochhaus-Eignungszonen
Die Hochhausstudie der Landeshauptstadt Stuttgart definiert seit 2008 sechs Eignungszonen für Hochhäuser über 50 m: Pragsattel, Mittlerer Schlossgarten, Hauptbahnhof-Vorfeld (Europaviertel), Vaihingen-Innenstadt, Bad Cannstatt-NeckarPark und Feuerbach-Mitte. Außerhalb dieser Zonen wird die Stadtsilhouette aus der Halbhöhenlage konsequent geschützt. Wer in einer Hochhauseignungszone plant, sollte den Stadtkontext über DEUKOS visualisieren — die Sichtbeziehungen zur Halbhöhe sind Genehmigungs-Argumentation.
Aktuelle Großprojekte mit DEUKOS-Anwendung
Vaihingen Technologiepark / Universität Stuttgart: Konversion ehemaliger US-Militärflächen (Patch Barracks). Hochhaus-Cluster IBM Pavilion, Universitäts-Erweiterung. Komplexe Hanglage zwischen Vaihingen-Innenstadt und Universitäts-Hochfläche.
Daimler-Konversion Untertürkheim: Mercedes-Werk-Areal mit Restrukturierungsplänen für Wohnen + Gewerbe. Riesiges Areal entlang des Neckars, Bestandbebauung 1920er-30er Industriearchitektur.
Rosenstein-Quartier: Auf dem freiwerdenden Gleisfeld nördlich des Hauptbahnhofs (Nachfolger von Stuttgart 21) entstehen 5500 Wohneinheiten und Mischnutzung. Aktuell Wettbewerbe und Bebauungsplan-Verfahren.
Stuttgarter Geoportale und Behörden
- Geodatenportal Stuttgart (gis6.stuttgart.de) — Stadt-eigene Fachdaten, B-Pläne
- Landesamt für Geoinformation und Landentwicklung BW (LGL) (lgl-bw.de) — Quelle für ALKIS, LoD2, DGM1 in BW
- Stadt Stuttgart, Stadtplanungsamt — Bauordnung, B-Pläne, Hochhausstudie-Anwendung
- Architektenkammer Baden-Württemberg — Wettbewerbsausschreibungen, Eintragungswesen
Achtung BW-Spezifikum: Die LGL gibt LoD2-Daten mit der Lizenz dl-de/by-2.0 heraus — bei kommerzieller Nutzung muss die Quelle „© Landesamt für Geoinformation und Landentwicklung Baden-Württemberg" im Plan-Stempel stehen. DEUKOS schreibt diese Quellenangabe automatisch ins IFC-Header-Property „CopyrightNotice".
Praxis-Tipp für Stuttgart-Vorhaben
Stuttgart liegt vollständig in UTM-Zone 32N — bei DEUKOS ist das Standard, kein Sonderfall. Aber: Wer aus einem Berliner Büro kommt (UTM 33N) oder Vorlagen aus Sachsen mitbringt, sollte beim Export entweder „lokalen Ursprung" wählen oder bewusst auf die korrekte UTM-Zone achten. Im Talkessel sind die DGM1-Höhen eh wichtiger als die XY-Koordinaten — Höhenbezug ist immer DHHN2016 (NHN), was die DEUKOS-Daten für ganz Deutschland einheitlich machen.

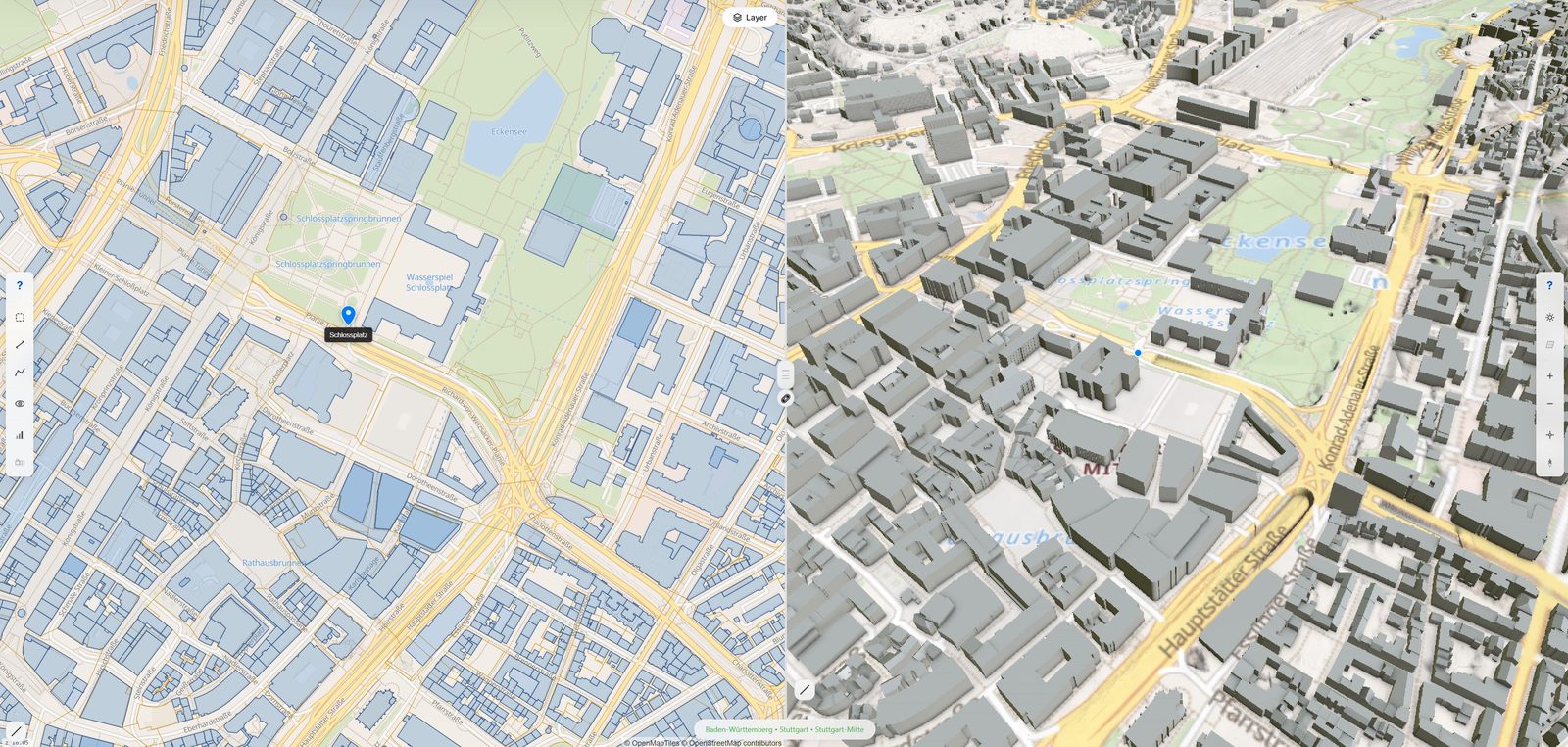

Beispiel-Modell Stuttgart-Innenstadt
Stuttgart-Mitte (Schlossplatz + Königstraße)
Voreingestellter Bereich ca. 1,2 km² rund um den Schlossplatz mit ~700 LoD2-Gebäuden, DGM1-Talkessel-Geländeoberfläche und ALKIS-Lageplan. Direkt als IFC, DXF oder OBJ exportierbar.

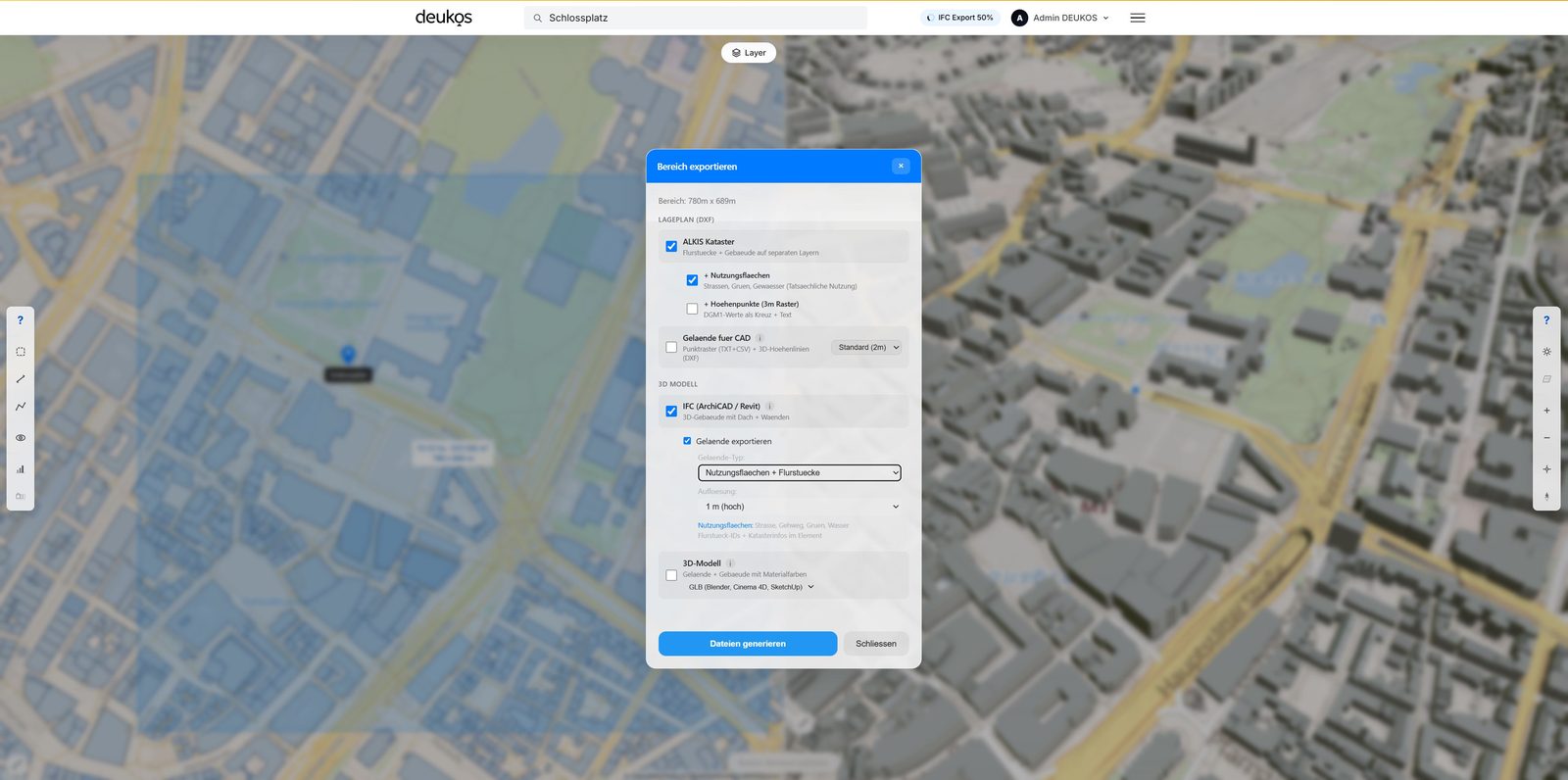

Bereich in der Karte öffnenStadtteil oder Adresse eingeben, Bereich markieren, IFC/DXF/OBJ herunterladen. Funktioniert für ganz Stuttgart — vom Schlossplatz bis Vaihingen.
Karte für Stuttgart öffnenKostenloses Beispiel-IFC für Stuttgart Schlossplatz

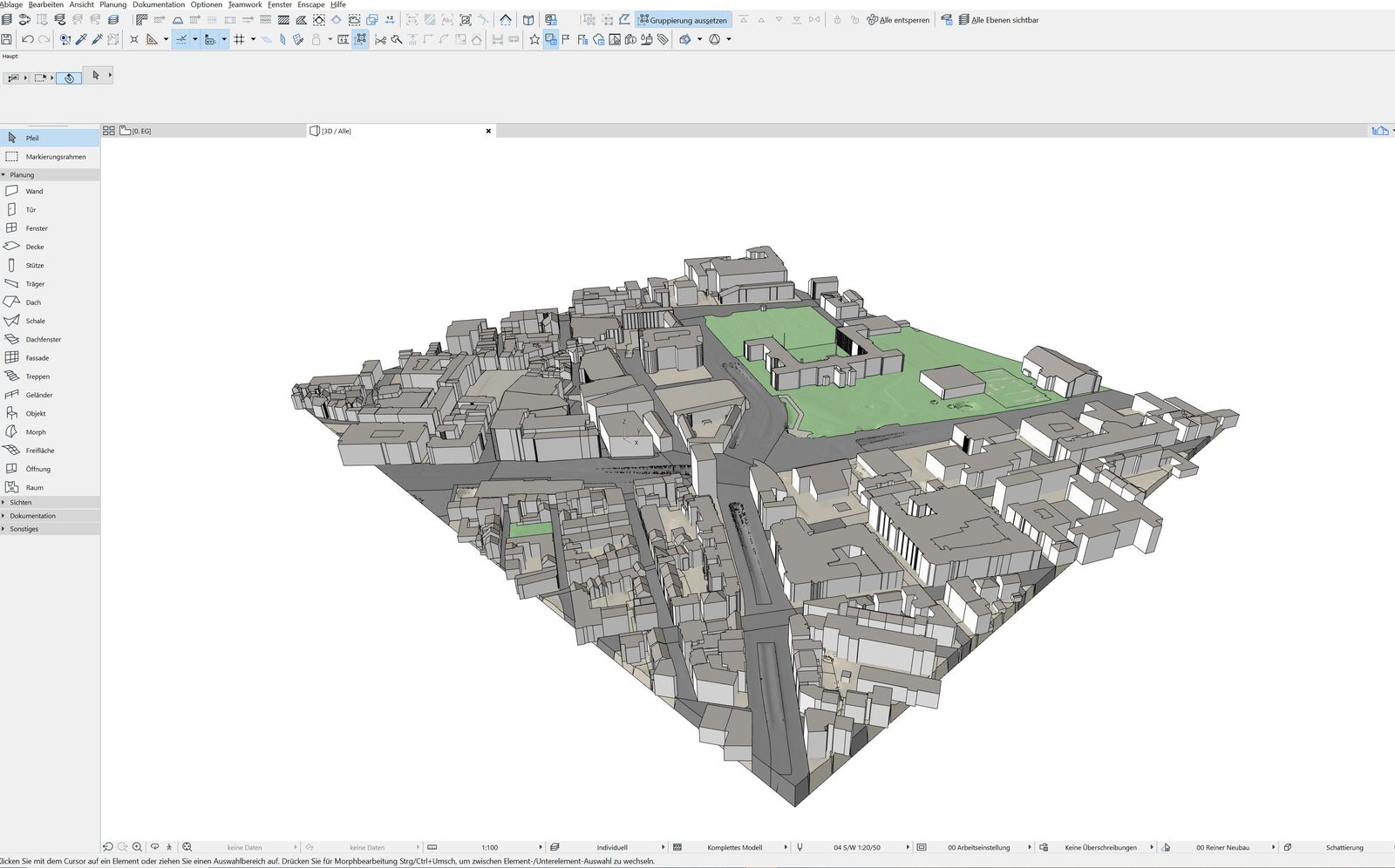

Hier kannst Du das fertige IFC-Modell von Stuttgart-Innenstadt direkt herunterladen — kostenfrei, ohne Anmeldung. Pro Stadt-Page eine Innenstadt-Bereich (ca. 500 × 500 m) als IFC 4 mit getrennten Wand- und Dachflächen, Flurstücken aus dem Liegenschaftskataster und Gelände nach ALKIS-Nutzungsart (Strasse, Grünfläche, Gewässer als eigene Layer). In ArchiCAD per Drag-and-Drop ins Projekt ziehen — Schnitte und Ansichten funktionieren direkt aus dem CAD-Bordmittel, ohne Mesh-Aufbereitung.
Hinweis zur Datenqualität: Wir bereinigen Dreiecksflächen, korrigieren Wand-Dach-Übergänge und normalisieren Flurstücks-Polygone — die Geometrie-Qualität bleibt jedoch vom amtlichen Ausgangsmaterial abhängig. Für die Vorentwurfs- und Wettbewerbsphase ist das Material direkt verwendbar; für rechtsverbindliche Planungen bleibt der ÖbVI-Aufmaß Pflicht.
